Samodzielna budowa pompy ciepła to projekt, który intryguje wielu majsterkowiczów i osoby poszukujące oszczędności. Ten artykuł stanowi kompleksowy przewodnik, który pomoże Ci ocenić realność takiego przedsięwzięcia, zrozumieć jego techniczne i prawne aspekty oraz podjąć świadomą decyzję, czy jesteś w stanie podołać temu wyzwaniu. Dowiesz się o niezbędnych komponentach, schematach, potencjalnych kosztach oraz kluczowych kwestiach bezpieczeństwa i regulacji prawnych w Polsce.
Samodzielna budowa pompy ciepła to ambitne wyzwanie wymagające wiedzy i ostrożności
- Projekt DIY wymaga szerokiej wiedzy z zakresu chłodnictwa, hydrauliki i elektryki.
- Najczęściej budowane są pompy powietrze-woda, często z użyciem komponentów z klimatyzatorów.
- Kluczowe elementy to sprężarka, parownik, skraplacz, zawór rozprężny i czynnik chłodniczy.
- W Polsce obowiązuje ustawa F-gazowa, wymagająca certyfikatów do pracy z fluorowanymi gazami cieplarnianymi.
- Użycie naturalnych czynników, jak propan (R290), wiąże się z podwyższonym ryzykiem palności.
- Koszt gotowej pompy ciepła dla domu 150 m² to 28 00050 000 zł, co stanowi punkt odniesienia dla oceny opłacalności DIY.
Czy samodzielna budowa pompy ciepła to gra warta świeczki? Realna ocena wyzwania
Samodzielna budowa pompy ciepła to złożony projekt, który wymaga dogłębnej wiedzy i umiejętności. Wielu majsterkowiczów rozważa takie przedsięwzięcie głównie z myślą o potencjalnych oszczędnościach finansowych oraz satysfakcji płynącej z realizacji ambitnego projektu typu "zrób to sam". Jednakże, wyzwania związane z tym procesem są znaczące i nie należy ich bagatelizować. Wymagają one nie tylko technicznego zacięcia, ale także precyzji i dbałości o szczegóły.
DIY vs. gotowe urządzenie – kiedy samodzielna budowa ma sens?
Porównując samodzielną budowę z zakupem gotowego urządzenia, można zauważyć, że DIY może być atrakcyjne dla osób posiadających już doświadczenie w dziedzinach takich jak chłodnictwo, hydraulika czy elektryka. Dostęp do odpowiednich narzędzi i komponentów, a także czas poświęcony na naukę i pracę, są kluczowe. Dla takich osób, samodzielna konstrukcja może przynieść wymierne korzyści. W warunkach "zrób to sam" (DIY) najczęściej konstruowane są pompy ciepła typu powietrze-woda, co wynika z dostępności i relatywnej prostoty pozyskania niektórych podzespołów. Zdecydowanie jednak, dla większości użytkowników, którzy nie posiadają specjalistycznej wiedzy i doświadczenia, zakup gotowego, certyfikowanego urządzenia jest opcją bezpieczniejszą i często bardziej opłacalną w dłuższej perspektywie.
Analiza kosztów: ile faktycznie można zaoszczędzić, budując pompę samemu?
Koszt budowy własnej pompy ciepła jest trudny do jednoznacznego oszacowania i zależy od wielu czynników, przede wszystkim od ceny pozyskanych komponentów czy są nowe, czy używane. Dla porównania, koszt zakupu gotowego urządzenia typu powietrze-woda dla domu o powierzchni około 150 m² waha się zazwyczaj w przedziale od 28 000 do nawet 50 000 zł, w zależności od modelu i producenta. Warto jednak pamiętać o ukrytych kosztach związanych z samodzielną budową: zakupie specjalistycznych narzędzi, poświęconym czasie, a także potencjalnych kosztach związanych z błędami, nieefektywnością działania urządzenia lub koniecznością jego późniejszego serwisowania. Te czynniki mogą znacząco wpłynąć na ostateczną "oszczędność".
Jakie umiejętności są absolutnie niezbędne do powodzenia projektu?
Aby projekt samodzielnej budowy pompy ciepła zakończył się sukcesem, absolutnie niezbędna jest szeroka wiedza i praktyczne umiejętności w kilku kluczowych dziedzinach. Należą do nich: chłodnictwo (rozumienie cyklu termodynamicznego, pracy czynników chłodniczych, lutowania twardego), hydraulika (projektowanie i montaż instalacji C.O. i C.W.U., dobór pomp obiegowych, zaworów) oraz elektryka i automatyka (podłączanie sprężarki, wentylatorów, czujników, programowanie sterowników). Brak którejkolwiek z tych umiejętności może prowadzić do poważnych problemów, nieefektywności urządzenia, a co najgorsze do zagrożeń bezpieczeństwa.
Anatomia pompy ciepła: poznaj kluczowe komponenty, które musisz zdobyć
Zrozumienie roli poszczególnych komponentów jest kluczowe dla prawidłowego zaprojektowania i wykonania pompy ciepła. Każdy element pełni specyficzną funkcję w obiegu termodynamicznym, a ich właściwy dobór i połączenie decydują o wydajności i bezpieczeństwie całego urządzenia.
Serce układu: jaką sprężarkę wybrać i gdzie jej szukać?
Sprężarka jest bez wątpienia "sercem" układu pompy ciepła. To ona odpowiada za podniesienie ciśnienia i temperatury czynnika chłodniczego, napędzając cały cykl. Jest to jeden z kluczowych i najdroższych elementów. Przy wyborze sprężarki należy zwrócić uwagę na jej moc (dostosowaną do zapotrzebowania budynku), typ (np. scroll, rotacyjna każdy ma swoje wady i zalety) oraz kompatybilność z wybranym czynnikiem chłodniczym i efektywność energetyczną. Sprężarki można szukać zarówno jako nowe części zamienne, jak i pozyskać je z używanych jednostek klimatyzacyjnych, co jest popularną praktyką w projektach DIY.
Wymienniki ciepła: rola parownika i skraplacza w Twoim projekcie
Wymienniki ciepła to dwa kluczowe elementy odpowiedzialne za transfer energii. Parownik, zazwyczaj umieszczony w jednostce zewnętrznej, odbiera ciepło z otoczenia (powietrza, gruntu, wody), powodując parowanie czynnika chłodniczego. Skraplacz, często w formie wymiennika płytowego, oddaje ciepło do instalacji grzewczej budynku, powodując skroplenie czynnika. Prawidłowy dobór ich powierzchni wymiany ciepła jest kluczowy dla wydajności pompy. W projektach DIY, parownik często pochodzi z jednostki zewnętrznej klimatyzatora.
Zawór rozprężny czy kapilara? Co reguluje przepływ czynnika?
Element rozprężny, czyli zawór rozprężny lub kapilara, odgrywa istotną rolę w obiegu chłodniczym. Jego zadaniem jest obniżenie ciśnienia i temperatury czynnika chłodniczego przed jego wejściem do parownika. Różnice między zaworem rozprężnym a kapilarą dotyczą sposobu regulacji przepływu i precyzji działania. Zawory rozprężne, zwłaszcza elektroniczne, oferują lepszą kontrolę nad procesem i wyższą efektywność, szczególnie w zmiennych warunkach pracy, podczas gdy kapilary są prostsze i tańsze, ale mniej precyzyjne. Wybór zależy od projektu i oczekiwanej wydajności.
Czynnik chłodniczy – kluczowy, ale i problematyczny wybór
Czynnik chłodniczy jest nośnikiem energii cieplnej w całym układzie. Popularne czynniki, takie jak R410A czy R32, należą do grupy tzw. F-gazów, których stosowanie jest regulowane prawnie. Alternatywą są naturalne czynniki chłodnicze, jak propan (R290). Choć bardziej ekologiczne, są one palne, co stwarza dodatkowe, poważne ryzyko pożaru lub wybuchu. Wybór czynnika chłodniczego jest więc kluczowy nie tylko ze względu na jego właściwości termodynamiczne, ale także z uwagi na regulacje prawne i wymogi bezpieczeństwa.
Automatyka i sterowanie: mózg Twojej instalacji
Automatyka i sterowanie są niezbędne do zapewnienia efektywnej, bezpiecznej i zoptymalizowanej pracy pompy ciepła. Podstawowe elementy systemu sterowania to czujniki temperatury (wody, powietrza zewnętrznego i wewnętrznego), presostaty (kontrolujące ciśnienie w układzie) oraz sterownik, który na podstawie odczytów z czujników zarządza pracą sprężarki, wentylatorów i pomp obiegowych. Prawidłowo zaprojektowany system sterowania pozwala na dostosowanie pracy pompy do aktualnego zapotrzebowania na ciepło i zapobiega jej uszkodzeniu.
Projektowanie pompy ciepła krok po kroku: od teorii do praktycznego schematu
Skuteczne zaprojektowanie pompy ciepła to proces wieloetapowy, który wymaga precyzyjnych obliczeń i uwzględnienia wielu zmiennych. Od prawidłowego oszacowania zapotrzebowania na ciepło po stworzenie szczegółowych schematów każdy krok ma znaczenie dla finalnej wydajności i niezawodności urządzenia.
Jak oszacować zapotrzebowanie na ciepło Twojego domu?
Pierwszym i absolutnie najważniejszym krokiem w projektowaniu pompy ciepła jest dokładne oszacowanie zapotrzebowania na ciepło budynku. Metody obliczeniowe opierają się na analizie powierzchni domu, jego izolacji termicznej, strat ciepła przez przegrody zewnętrzne, wentylację oraz zapotrzebowania na ciepłą wodę użytkową. Precyzyjne określenie tych wartości jest podstawą do doboru mocy sprężarki, wielkości wymienników ciepła i innych komponentów, co zapobiegnie niedowymiarowaniu lub przewymiarowaniu systemu.
Dobór mocy komponentów: klucz do wydajności i uniknięcia błędów
Na podstawie oszacowanego zapotrzebowania na ciepło, należy dobrać odpowiednią moc sprężarki, powierzchnię wymienników ciepła (parownika i skraplacza), a także przepływ czynnika chłodniczego. Niewłaściwy dobór mocy sprężarki może prowadzić do jej przegrzewania lub pracy poniżej optymalnych parametrów. Z kolei niedostateczna powierzchnia wymienników ciepła ograniczy zdolność pompy do pobierania i oddawania ciepła. Kluczem do wydajności i uniknięcia kosztownych błędów jest harmonijne dopasowanie wszystkich elementów układu.

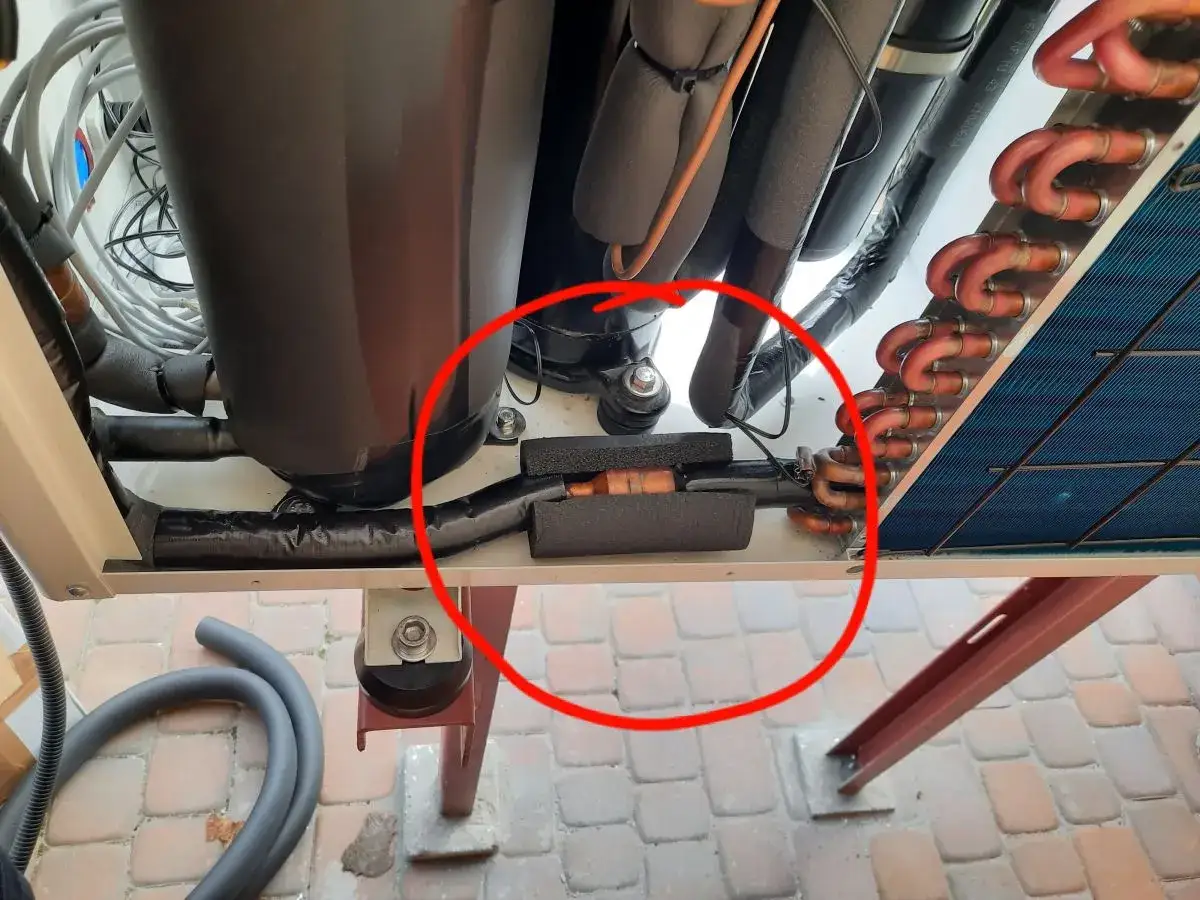

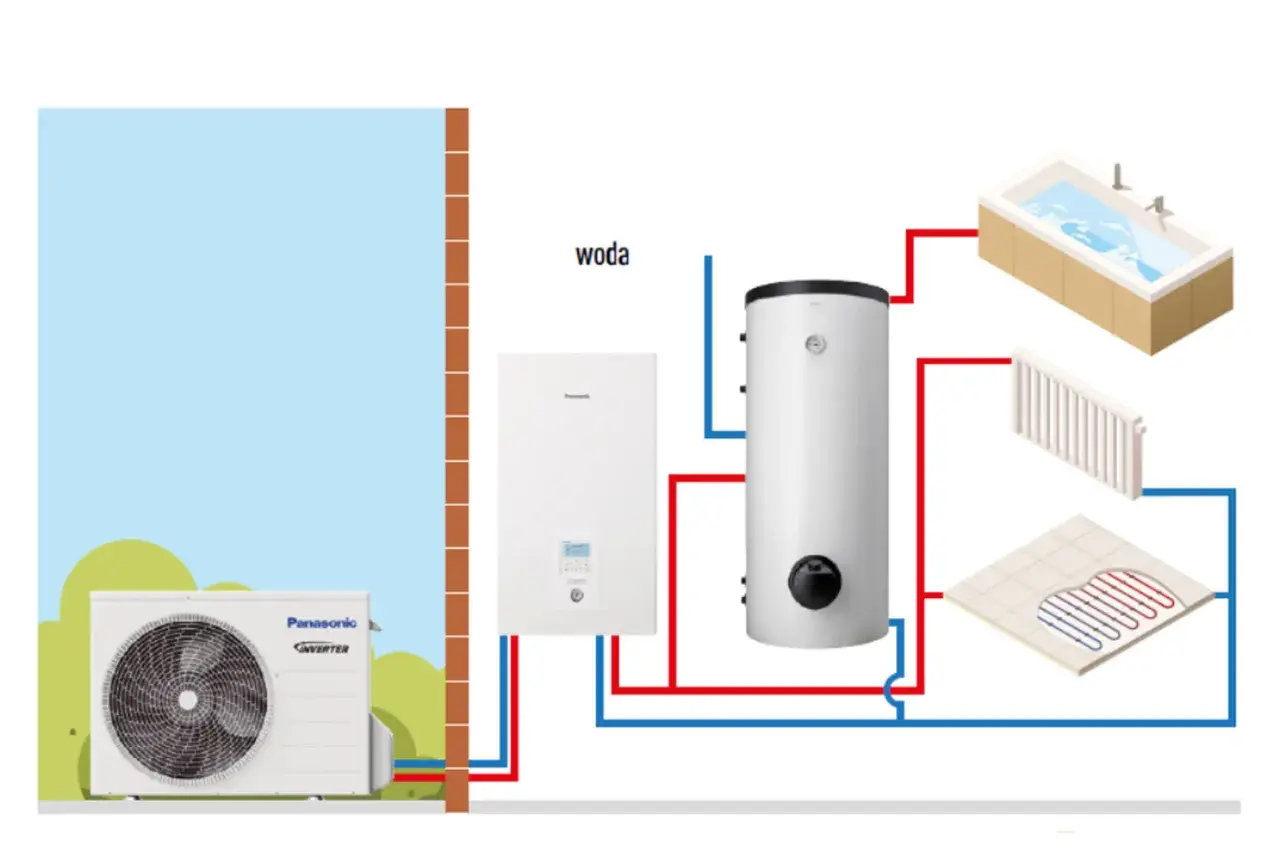

Tworzenie schematu hydraulicznego: jak połączyć pompę z instalacją C. O. i C. W. U. ?
Projektując schemat hydrauliczny, należy precyzyjnie zaplanować połączenie pompy ciepła z istniejącą lub projektowaną instalacją centralnego ogrzewania (C.O.) oraz ciepłej wody użytkowej (C.W.U.). Schemat powinien uwzględniać umiejscowienie pomp obiegowych, zaworów (zwrotnych, bezpieczeństwa), zbiorników buforowych (akumulacyjnych) oraz wymienników ciepła. Ważne jest zapewnienie odpowiedniego przepływu wody i uniknięcie zjawiska kawitacji. Według danych Proheat.pl, schemat podłączenia pompy ciepła powinien uwzględniać również sposób odpowietrzania instalacji.
Schemat obiegu chłodniczego: jak poprawnie połączyć sprężarkę, parownik i skraplacz?
Stworzenie poprawnego schematu obiegu chłodniczego jest absolutnie fundamentalne. Należy precyzyjnie połączyć sprężarkę, parownik, skraplacz i element rozprężny, zachowując prawidłową kolejność i kierunek przepływu czynnika chłodniczego. Schemat musi uwzględniać wszystkie niezbędne akcesoria, takie jak filtry odwadniacze, wzierniki i zawory serwisowe. Błędy w tym zakresie mogą prowadzić do nieprawidłowej pracy układu, spadku wydajności, a nawet jego uszkodzenia.

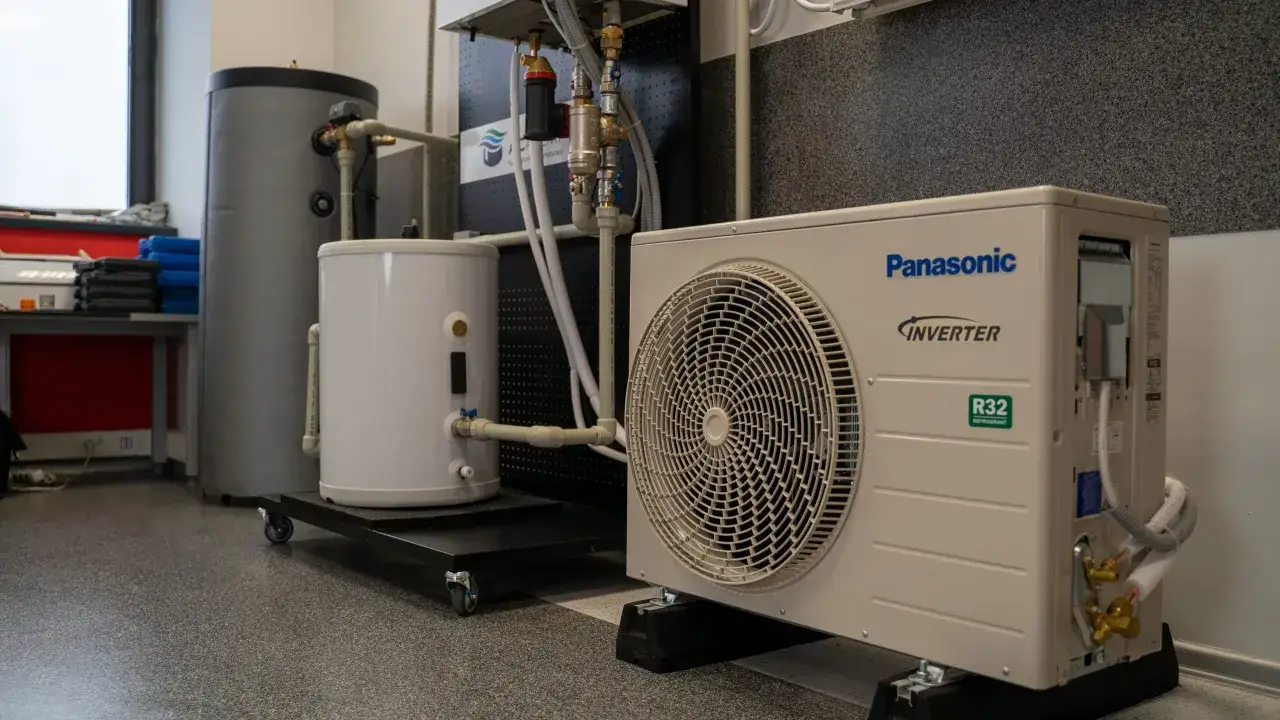

Najczęstszy wybór majsterkowiczów: budowa pompy powietrze-woda na bazie klimatyzatora
Wśród entuzjastów projektów DIY, budowa pompy ciepła typu powietrze-woda na bazie klimatyzatora jest niezwykle popularnym podejściem. Wynika to z dostępności podzespołów i relatywnie niższych kosztów początkowych w porównaniu do zakupu nowych, dedykowanych komponentów.
Dlaczego klimatyzator typu split to popularna baza dla projektów DIY?
Klimatyzatory typu split, ze względu na swoją konstrukcję, zawierają wiele kluczowych elementów potrzebnych do budowy pompy ciepła. Jednostka zewnętrzna klimatyzatora pełni funkcję parownika i zawiera wentylator, a także często sprężarkę. Dostępność używanych, ale sprawnych jednostek sprawia, że są one atrakcyjnym źródłem komponentów dla majsterkowiczów. Jest to rozwiązanie, które pozwala obniżyć koszty początkowe projektu.
Jak zaadaptować jednostkę zewnętrzną klimatyzatora na potrzeby pompy ciepła?
Adaptacja jednostki zewnętrznej klimatyzatora polega głównie na tym, że jej parownik staje się parownikiem pompy ciepła. Wentylator nadal odpowiada za przepływ powietrza przez wymiennik. W tym scenariuszu, jednostka zewnętrzna staje się źródłem ciepła, z którego pompa pobiera energię. Kluczowe jest jednak odpowiednie połączenie jej z pozostałymi elementami układu, takimi jak skraplacz i system sterowania.
Jakie modyfikacje są konieczne w układzie chłodniczym?
Podstawową modyfikacją w układzie chłodniczym jest dodanie skraplacza, który zazwyczaj przybiera formę wymiennika płytowego. Musi on zostać precyzyjnie połączony z układem, tworząc zamknięty obieg. Konieczna może być również wymiana lub modyfikacja zaworu rozprężnego, aby dostosować go do pracy w trybie grzania. Całość musi być połączona w szczelny układ, z zachowaniem odpowiednich procedur lutowania i napełniania czynnikiem chłodniczym.
Kwestie prawne i bezpieczeństwo: o czym musisz wiedzieć, zanim zaczniesz?
Zanim podejmiesz się samodzielnej budowy pompy ciepła, musisz być świadomy poważnych kwestii prawnych i ryzyk związanych z bezpieczeństwem. Zaniedbanie tych aspektów może prowadzić do poważnych konsekwencji prawnych i zdrowotnych.
Ustawa F-gazowa w praktyce: czy potrzebujesz uprawnień do budowy pompy?
W Polsce kluczowe znaczenie ma tzw. ustawa F-gazowa, dotycząca fluorowanych gazów cieplarnianych. Samodzielne napełnianie układu chłodniczego czynnikami z grupy F-gazów (np. R410A, R32) oraz lutowanie rur miedzianych w takim układzie wymaga posiadania odpowiednich certyfikatów F-gazowych. Bez nich, takie czynności są nielegalne. Budowa pompy typu monoblok, gdzie cały układ chłodniczy jest hermetycznie zamknięty fabrycznie, może uprościć sprawę, ale samodzielne tworzenie takiego układu od zera, z jego późniejszym napełnianiem, podlega restrykcjom i wymaga uprawnień.
Ryzyko związane z pracą pod wysokim ciśnieniem – jak go unikać?
Układy chłodnicze pracują pod znacznym ciśnieniem, co stwarza realne ryzyko wybuchu, obrażeń ciała i uszkodzenia mienia w przypadku awarii. Aby go unikać, należy stosować wyłącznie odpowiednie, certyfikowane narzędzia, ściśle przestrzegać procedur montażowych i serwisowych, a także zawsze nosić odpowiednie środki ochrony osobistej, takie jak okulary ochronne i rękawice.
Stosowanie palnych czynników (np. propan R290): co to oznacza dla bezpieczeństwa?
Użycie naturalnych czynników chłodniczych, takich jak propan (R290), choć ekologiczne, wiąże się ze znacznym wzrostem ryzyka. Propan jest substancją łatwopalną, co oznacza, że jego wyciek w połączeniu z iskrą lub otwartym ogniem może doprowadzić do pożaru lub wybuchu. Wymaga to zastosowania szczególnych środków ostrożności: zapewnienia odpowiedniej wentylacji pomieszczenia, instalacji detektorów gazu, unikania wszelkich potencjalnych źródeł zapłonu oraz stosowania specjalistycznych narzędzi i procedur serwisowych.
Odpowiedzialność prawna w razie awarii lub wypadku
Należy pamiętać, że w przypadku awarii, wycieku czynnika chłodniczego, pożaru lub wypadku spowodowanego samodzielnie zbudowaną pompą ciepła, cała odpowiedzialność prawna spoczywa na konstruktorze. Oznacza to, że możesz ponosić konsekwencje cywilne, a nawet karne, jeśli Twoje urządzenie spowoduje szkody materialne lub obrażenia u osób trzecich. Profesjonalne urządzenia posiadają certyfikaty i gwarancje, które chronią użytkownika.
Krytyczne etapy montażu: najczęstsze błędy i jak ich unikać
Prawidłowy montaż jest równie ważny jak projekt. Nawet najlepsze komponenty, połączone w niewłaściwy sposób, nie zapewnią oczekiwanej wydajności i bezpieczeństwa. Skupienie się na kluczowych etapach i uniknięcie najczęstszych błędów jest gwarancją sukcesu.
Lutowanie układu chłodniczego – jak zapewnić 100% szczelności?
Lutowanie twarde rur miedzianych w układzie chłodniczym to czynność wymagająca precyzji i doświadczenia. Aby zapewnić 100% szczelności, kluczowe jest zachowanie czystości łączonych elementów, stosowanie odpowiedniej temperatury palnika, użycie właściwego spoiwa lutowniczego oraz co bardzo ważne prowadzenie lutowania z przepływem gazu osłonowego (azotu) wewnątrz rur. Zapobiega to utlenianiu wewnętrznych powierzchni i zapewnia czystość układu. Szczelność układu jest absolutną podstawą jego poprawnego działania.
Próba szczelności azotem i wykonanie próżni – nie pomijaj tych kroków!
Absolutnie krytycznymi etapami, których nie wolno pomijać, są próba szczelności układu azotem pod ciśnieniem oraz wykonanie głębokiej próżni. Próba azotowa pozwala wykryć ewentualne nieszczelności przed napełnieniem układu czynnikiem chłodniczym. Następnie, wykonanie próżni za pomocą pompy próżniowej usuwa z układu wilgoć i powietrze, które mogłyby zanieczyścić czynnik chłodniczy i doprowadzić do jego degradacji lub uszkodzenia sprężarki. Pominięcie tych kroków niemal gwarantuje szybką awarię pompy i utratę czynnika.
Przeczytaj również: Bufor do pompy ciepła z wężownicą czy bez: co wybrać dla oszczędności?
Pierwsze uruchomienie i regulacja: na co zwrócić szczególną uwagę?
Podczas pierwszego uruchomienia pompy ciepła należy zachować szczególną ostrożność i monitorować kluczowe parametry pracy. Należy zwracać uwagę na prawidłowe ciśnienia w układzie ssącym i tłocznym, temperatury czynnika chłodniczego i wody, a także pobór prądu przez sprężarkę. Regulacja parametrów pracy, często w oparciu o wskazania sterownika i pomiary, pozwala na optymalizację wydajności pompy i zapewnienie jej bezpiecznej eksploatacji. W tym momencie można też ocenić, czy dobór komponentów był właściwy.
