Pompy ciepła stają się coraz popularniejszym sposobem na ogrzewanie domów, ale ich działanie dla wielu wciąż pozostaje zagadką. Jak to możliwe, że urządzenie potrafi pozyskać ciepło z zimnego powietrza, a nawet mrozu? W tym artykule rozwiejemy wszelkie wątpliwości, wyjaśniając krok po kroku, jak działa pompa ciepła, z czego się składa i dlaczego jest tak efektywna. Zrozumienie tej technologii to pierwszy, kluczowy krok przed podjęciem decyzji o jej zakupie.
Jak pompa ciepła przekształca energię otoczenia w ciepło dla Twojego domu
- Pompa ciepła transportuje ciepło z otoczenia (dolnego źródła) do budynku, zamiast je wytwarzać.
- Jej działanie opiera się na czterech głównych, cyklicznie powtarzających się etapach termodynamicznych.
- Kluczowe komponenty to parownik, sprężarka, skraplacz i zawór rozprężny, wspierane przez czynnik chłodniczy.
- Nowoczesne pompy ciepła są w stanie efektywnie pracować nawet przy niskich temperaturach zewnętrznych, pozyskując energię z mroźnego powietrza.
- Wydajność pompy ciepła ocenia się za pomocą wskaźników COP (chwilowa) i SCOP (sezonowa).
Pompa ciepła – jak technologia znana z Twojej lodówki może ogrzać cały dom?
Na pierwszy rzut oka może się to wydawać skomplikowane, ale zasada działania pompy ciepła jest zaskakująco prosta i opiera się na technologii, którą doskonale znamy z naszych kuchni lodówce. Pomyśl o swojej lodarce: jej zadaniem jest odebranie ciepła z wnętrza i oddanie go na zewnątrz, do pomieszczenia. Pompa ciepła robi dokładnie to samo, tylko w odwróconym cyklu i na znacznie większą skalę. Urządzenie to nie wytwarza ciepła samo w sobie, tak jak tradycyjny piec czy grzejnik elektryczny. Zamiast tego, jest ono mistrzem w transporcie ciepła. Pobiera energię cieplną z otoczenia może to być powietrze, grunt, a nawet woda i przenosi ją do wnętrza Twojego domu. To trochę jak przenoszenie gorącej herbaty z kuchni do salonu; nie tworzysz ciepła w salonie, tylko przenosisz je z miejsca, gdzie już jest. Kluczem do zrozumienia, jak to możliwe, jest fakt, że nawet w bardzo zimnym otoczeniu, na przykład przy temperaturze -10°C, nadal istnieje energia cieplna. Pompa ciepła jest zaprojektowana tak, aby umieć ją "wyłapać" i skoncentrować. To nie magia, a sprytne wykorzystanie praw fizyki, a konkretnie termodynamiki.
Sekret działania pompy ciepła: cztery kluczowe etapy, które musisz poznać

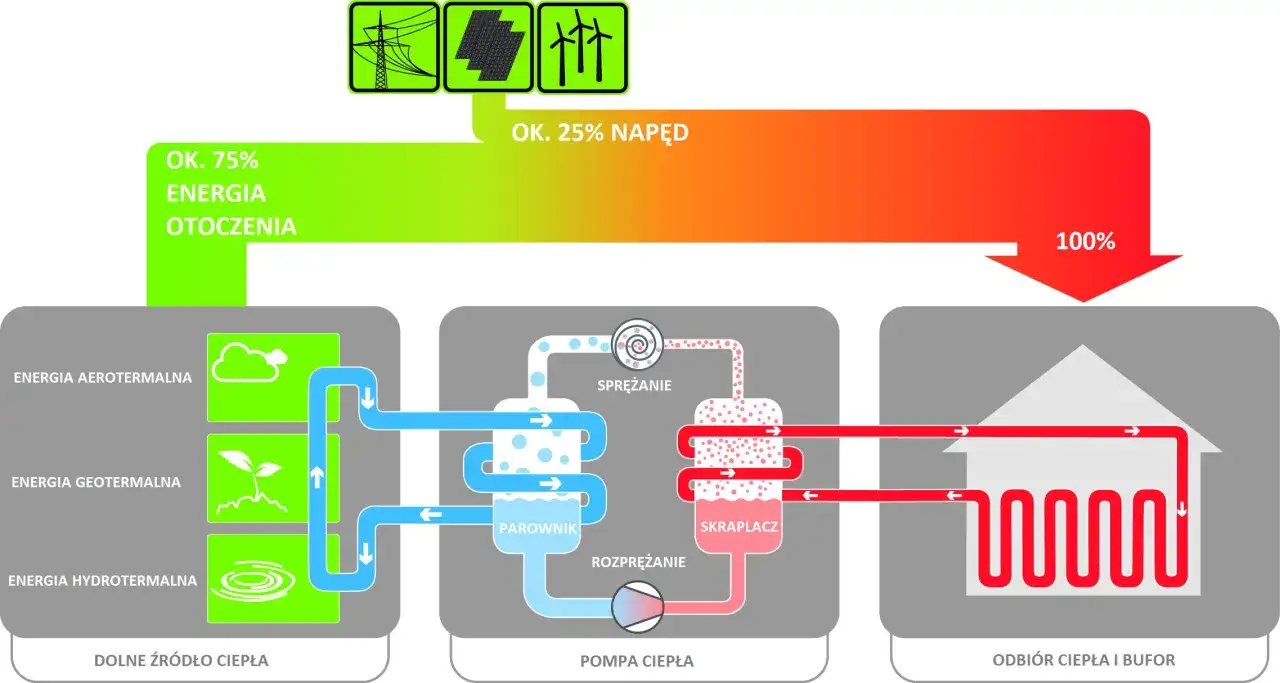

Cały proces transportu ciepła przez pompę ciepła opiera się na sprytnym cyklu termodynamicznym, który powtarza się nieustannie. Składa się on z czterech głównych etapów, z których każdy jest niezbędny do przeniesienia energii cieplnej z dolnego źródła do Twojego domu.
- Krok 1: Parownik. Tutaj zaczyna się cała magia. W parowniku znajduje się specjalny płyn, zwany czynnikiem chłodniczym, który ma bardzo niską temperaturę wrzenia. Nawet jeśli powietrze na zewnątrz ma temperaturę tylko kilka stopni powyżej zera, a nawet jest mroźne, to dla tego czynnika jest to wystarczająco dużo ciepła, aby zaczął wrzeć i zamieniać się w gaz. W ten sposób czynnik odbiera energię cieplną z otoczenia.
- Krok 2: Sprężarka. Następnie gazowy czynnik trafia do sprężarki. Można ją nazwać "sercem" pompy ciepła, ponieważ to właśnie ona zużywa większość energii elektrycznej potrzebnej do działania urządzenia. Sprężarka drastycznie zwiększa ciśnienie gazu. Zgodnie z prawami fizyki, gdy gaz jest sprężany, jego temperatura gwałtownie rośnie. W efekcie otrzymujemy gorący gaz pod wysokim ciśnieniem.
- Krok 3: Skraplacz. Teraz ten gorący gaz trafia do skraplacza. Tutaj dochodzi do kluczowej wymiany ciepła. Gorący gaz oddaje swoją energię cieplną do wody krążącej w instalacji grzewczej Twojego domu (na przykład do ogrzewania podłogowego lub grzejników). W wyniku utraty ciepła, gaz skrapla się z powrotem do postaci cieczy, ale wciąż jest pod wysokim ciśnieniem.
- Krok 4: Zawór rozprężny. Na koniec, płynny czynnik chłodniczy, wciąż pod wysokim ciśnieniem, przepływa przez zawór rozprężny. Ten element działa jak zwężka, powodując gwałtowny spadek ciśnienia. A jak wiemy z fizyki, spadek ciśnienia powoduje również spadek temperatury. Schłodzony i wciąż w stanie ciekłym czynnik jest teraz gotowy, aby ponownie trafić do parownika i rozpocząć cały cykl od nowa.
Budowa pompy ciepła od środka: poznaj kluczowe komponenty i ich role
Aby cały ten termodynamiczny taniec mógł się odbywać, pompa ciepła musi być wyposażona w kilka kluczowych elementów, które współpracują ze sobą niczym dobrze zgrany zespół. Każdy z nich ma swoją unikalną rolę w procesie pozyskiwania i transportu ciepła.
- Parownik, sprężarka, skraplacz, zawór rozprężny. Te cztery komponenty to fundament działania pompy ciepła. Parownik jest odpowiedzialny za odebranie ciepła z otoczenia i zmianę stanu skupienia czynnika. Sprężarka, napędzana energią elektryczną, podnosi ciśnienie i temperaturę czynnika. Skraplacz to miejsce, gdzie ciepło jest oddawane do systemu grzewczego budynku. Z kolei zawór rozprężny obniża ciśnienie i temperaturę czynnika, przygotowując go do kolejnego cyklu. Bez żadnego z tych elementów pompa ciepła po prostu nie mogłaby funkcjonować.
- Czynnik chłodniczy. To prawdziwy bohater tego procesu. Jest to specjalna substancja, często gaz, która ma niezwykłą właściwość bardzo niską temperaturę wrzenia. Na przykład popularny w nowoczesnych pompach czynnik R32 wrze już w temperaturze około -51°C. Dzięki temu nawet bardzo zimne powietrze zewnętrzne dostarcza mu wystarczająco dużo energii, aby mógł zmienić stan skupienia z ciekłego na gazowy w parowniku. To właśnie te właściwości fizyczne czynnika chłodniczego umożliwiają cały proces efektywnej wymiany ciepła, który jest podstawą działania pompy.
Powietrze, grunt czy woda? Jak rodzaj źródła wpływa na działanie pompy ciepła?
Pompa ciepła to nie tylko jeden rodzaj urządzenia. Jej działanie jest w dużej mierze uzależnione od tego, skąd czerpie energię cieplną. Wyróżniamy trzy główne typy pomp ciepła, w zależności od tzw. dolnego źródła ciepła:
- Powietrzna pompa ciepła (powietrze-woda). To zdecydowanie najpopularniejszy wybór w Polsce, głównie ze względu na stosunkowo niski koszt instalacji i wszechstronność. Tego typu pompy pobierają ciepło z powietrza atmosferycznego, nawet tego bardzo zimnego, i przekazują je do wody w instalacji centralnego ogrzewania. Są łatwe w montażu i nie wymagają dużej ingerencji w teren wokół domu.
- Gruntowa pompa ciepła. Tutaj źródłem ciepła jest grunt, który przez cały rok utrzymuje stosunkowo stabilną temperaturę. Ciepło jest pobierane za pomocą pionowych odwiertów lub poziomych kolektorów zakopanych w ziemi. Gruntowe pompy ciepła charakteryzują się bardzo wysoką stabilnością pracy i efektywnością, niezależnie od ekstremalnych warunków pogodowych na zewnątrz. Ich instalacja jest jednak bardziej skomplikowana i kosztowna.
- Wodna pompa ciepła. Ten typ pompy wykorzystuje ciepło wód gruntowych lub powierzchniowych (np. z jeziora czy rzeki). Potencjalnie mogą one osiągać najwyższą wydajność, ponieważ woda zazwyczaj ma bardziej stabilną i wyższą temperaturę niż powietrze zimą. Wymagają one jednak odpowiedniego dostępu do źródła wody i często specjalnych pozwoleń na jej pobór i zrzut.
Czy pompa ciepła działa na mrozie? Prawdy i mity o pracy w polskiej zimie
Jednym z najczęściej pojawiających się pytań i obaw związanych z pompami ciepła jest ich działanie w niskich temperaturach, szczególnie podczas mroźnych polskich zim. Czy rzeczywiście pompa ciepła jest w stanie ogrzać dom, gdy na zewnątrz panuje -20°C? Odpowiedź brzmi: tak, ale z pewnymi zastrzeżeniami.
- Jak to możliwe, że pompa grzeje przy -20°C na zewnątrz? Nawet w bardzo niskich temperaturach, powietrze nadal zawiera w sobie energię cieplną. Nowoczesne pompy ciepła typu powietrze-woda są zaprojektowane tak, aby potrafiły efektywnie pozyskać tę energię nawet przy temperaturach sięgających -25°C. Oczywiście, im niższa temperatura zewnętrzna, tym mniej energii pompa jest w stanie odebrać z otoczenia, co wpływa na jej wydajność.
- Czym jest punkt biwalentny i kiedy włącza się grzałka elektryczna? Każda pompa ciepła ma tzw. punkt biwalentny. Jest to temperatura zewnętrzna, poniżej której wydajność pompy zaczyna spadać do tego stopnia, że może nie być w stanie samodzielnie pokryć zapotrzebowania budynku na ciepło. W takich sytuacjach, aby zapewnić komfort cieplny, system automatycznie włącza dodatkowe źródło ciepła, najczęściej wbudowaną grzałkę elektryczną. Jest to rozwiązanie awaryjne i tymczasowe, które ma zapobiec wychłodzeniu domu.
- Zjawisko szronienia i proces odszraniania. W niskich temperaturach, gdy wilgotność powietrza jest wysoka, na zewnętrznych elementach parownika pompy ciepła może osadzać się szron. Jest to naturalne zjawisko. Pompy ciepła są jednak wyposażone w automatyczny system odszraniania, który okresowo odwraca cykl pracy, aby usunąć lód i zapewnić ciągłość działania. Nie należy się tym martwić to standardowy element pracy urządzenia w chłodniejszych warunkach.
Jak mierzyć "jak dobrze" działa pompa ciepła? Klucz do zrozumienia COP i SCOP
Aby ocenić, jak efektywna jest pompa ciepła, nie wystarczy spojrzeć na jej moc. Kluczowe są dwa wskaźniki, które mówią nam o tym, ile ciepła urządzenie jest w stanie dostarczyć w zamian za zużytą energię elektryczną. Zrozumienie ich pozwoli Ci świadomie wybrać odpowiednie urządzenie.
- Współczynnik COP: Chwilowa migawka wydajności. COP, czyli Coefficient of Performance, to stosunek ilości uzyskanej energii cieplnej do ilości zużytej energii elektrycznej w danym momencie pracy pompy. Na przykład, jeśli pompa ciepła ma COP na poziomie 4, oznacza to, że z każdej zużytej 1 kWh energii elektrycznej, dostarcza ona 4 kWh energii cieplnej do ogrzewania domu. Jest to wskaźnik chwilowy, który może się zmieniać w zależności od warunków zewnętrznych.
- Współczynnik SCOP: Prawdziwy obraz efektywności w skali całego roku. SCOP, czyli Seasonal Coefficient of Performance, jest znacznie bardziej miarodajnym wskaźnikiem, ponieważ uwzględnia zmienne warunki pogodowe w ciągu całego sezonu grzewczego. Pokazuje on średnią efektywność pompy ciepła w dłuższym okresie. Wyższy wskaźnik SCOP oznacza, że pompa jest bardziej oszczędna i efektywna przez cały rok, niezależnie od wahań temperatury.
- Od czego realnie zależy wydajność Twojej pompy ciepła? Należy pamiętać, że na realną wydajność pompy ciepła wpływa wiele czynników. Oprócz samej jakości urządzenia, kluczowe są: dobra izolacja termiczna budynku, która minimalizuje straty ciepła, oraz rodzaj instalacji centralnego ogrzewania. Pompy ciepła najlepiej współpracują z systemami o niskiej temperaturze zasilania, takimi jak ogrzewanie podłogowe czy niskotemperaturowe grzejniki.
Podsumowując, pompa ciepła to innowacyjne i ekologiczne rozwiązanie, które pozwala znacząco obniżyć koszty ogrzewania i zmniejszyć ślad węglowy. Choć jej działanie może wydawać się skomplikowane, zrozumienie podstawowych zasad termodynamicznych i kluczowych komponentów sprawia, że technologia ta staje się znacznie bardziej przystępna. Wybór odpowiedniego typu pompy i zwrócenie uwagi na wskaźniki takie jak SCOP to klucz do maksymalizacji jej efektywności w Twoim domu. Jeśli masz dalsze pytania, warto skonsultować się z doświadczonym instalatorem lub projektantem systemów grzewczych.
