Rozdzielacz do ogrzewania podłogowego to kluczowy, choć często niedoceniany element każdej nowoczesnej instalacji grzewczej. To właśnie on odpowiada za precyzyjną dystrybucję ciepła do poszczególnych pomieszczeń, zapewniając komfort termiczny i optymalizując zużycie energii. Zrozumienie jego budowy i sposobu działania pozwoli Ci lepiej zarządzać ogrzewaniem w Twoim domu, a tym samym cieszyć się idealną temperaturą przy niższych rachunkach. W tym artykule przyjrzymy się bliżej temu "niewidzialnemu sercu" Twojej podłogówki.
Rozdzielacz ogrzewania podłogowego – serce Twojej instalacji grzewczej
- Rozdzielacz to centralny element systemu ogrzewania podłogowego, odpowiadający za dystrybucję i regulację czynnika grzewczego.
- Składa się z belek zasilającej i powrotnej, rotametrów, zaworów termostatycznych oraz grupy odpowietrzająco-spustowej.
- Umożliwia precyzyjną kontrolę temperatury i przepływu wody w każdej pętli grzewczej, co jest kluczowe dla komfortu i oszczędności.
- W instalacjach mieszanych lub z wysokotemperaturowym źródłem ciepła często wymaga grupy pompowo-mieszającej.
- Prawidłowa regulacja rozdzielacza, w tym równoważenie hydrauliczne, zapewnia optymalne działanie systemu.
Dlaczego rozdzielacz jest niewidocznym sercem Twojej podłogówki
Choć zazwyczaj ukryty w szafce lub wnęce, rozdzielacz pełni absolutnie fundamentalną rolę w systemie ogrzewania podłogowego. Można go śmiało porównać do serca w ludzkim ciele bez jego nieustannej pracy cała instalacja po prostu by nie funkcjonowała. To właśnie dzięki niemu ciepło jest efektywnie rozprowadzane tam, gdzie jest potrzebne, co bezpośrednio przekłada się na nasz codzienny komfort i wysokość rachunków za ogrzewanie.
Rola, której nie widać: Jak rozdzielacz wpływa na komfort i rachunki
Głównym zadaniem rozdzielacza jest sprawiedliwy podział czynnika grzewczego, czyli najczęściej podgrzanej wody, pomiędzy wszystkie obwody grzewcze ułożone pod podłogą. Działa on jak inteligentny dystrybutor ciepła. Z jednej strony odbiera gorącą wodę ze źródła ciepła (na przykład z kotła gazowego, pompy ciepła czy kotła na paliwo stałe), a z drugiej strony precyzyjnie kieruje ją do poszczególnych pętli grzewczych. Dzięki temu każda strefa grzewcza, odpowiadająca za ogrzewanie konkretnego pomieszczenia, otrzymuje dokładnie tyle ciepła, ile potrzebuje. Według danych Nordic-Sklep.pl, głównym zadaniem rozdzielacza jest właśnie dystrybucja czynnika grzewczego do poszczególnych pętli i zbieranie schłodzonej wody. To pozwala na utrzymanie optymalnej temperatury w każdym pomieszczeniu, zapobiegając jednocześnie nadmiernemu zużyciu energii, co ma bezpośrednie przełożenie na niższe rachunki.
Ogrzewanie podłogowe bez rozdzielacza? Wyjaśniamy, dlaczego to niemożliwe
Wyobraźmy sobie ogrzewanie podłogowe bez rozdzielacza. Mielibyśmy do czynienia z jedną, wielką "rurą" doprowadzającą ciepło, bez możliwości kontrolowania, ile tej ciepłej wody popłynie do poszczególnych części instalacji. W praktyce oznaczałoby to, że niektóre pomieszczenia byłyby przegrzane, podczas gdy inne pozostawałyby zimne. Rozdzielacz jest zatem absolutnie niezbędny, ponieważ to on umożliwia indywidualne sterowanie każdą pętlą grzewczą. Bez niego nie bylibyśmy w stanie zrównoważyć systemu hydraulicznie, co jest kluczowe dla jego prawidłowego działania. Krótko mówiąc, ogrzewanie podłogowe bez rozdzielacza jest po prostu niewykonalne, jeśli zależy nam na komforcie i efektywności.
Anatomia rozdzielacza: Z jakich elementów składa się Twoja instalacja
Aby w pełni zrozumieć, jak działa rozdzielacz, warto przyjrzeć się jego budowie. Składa się on z kilku kluczowych komponentów, które wspólnie tworzą precyzyjny mechanizm dystrybucji i regulacji ciepła. Każdy z tych elementów ma swoje ściśle określone zadanie, a ich współpraca decyduje o efektywności całego systemu.

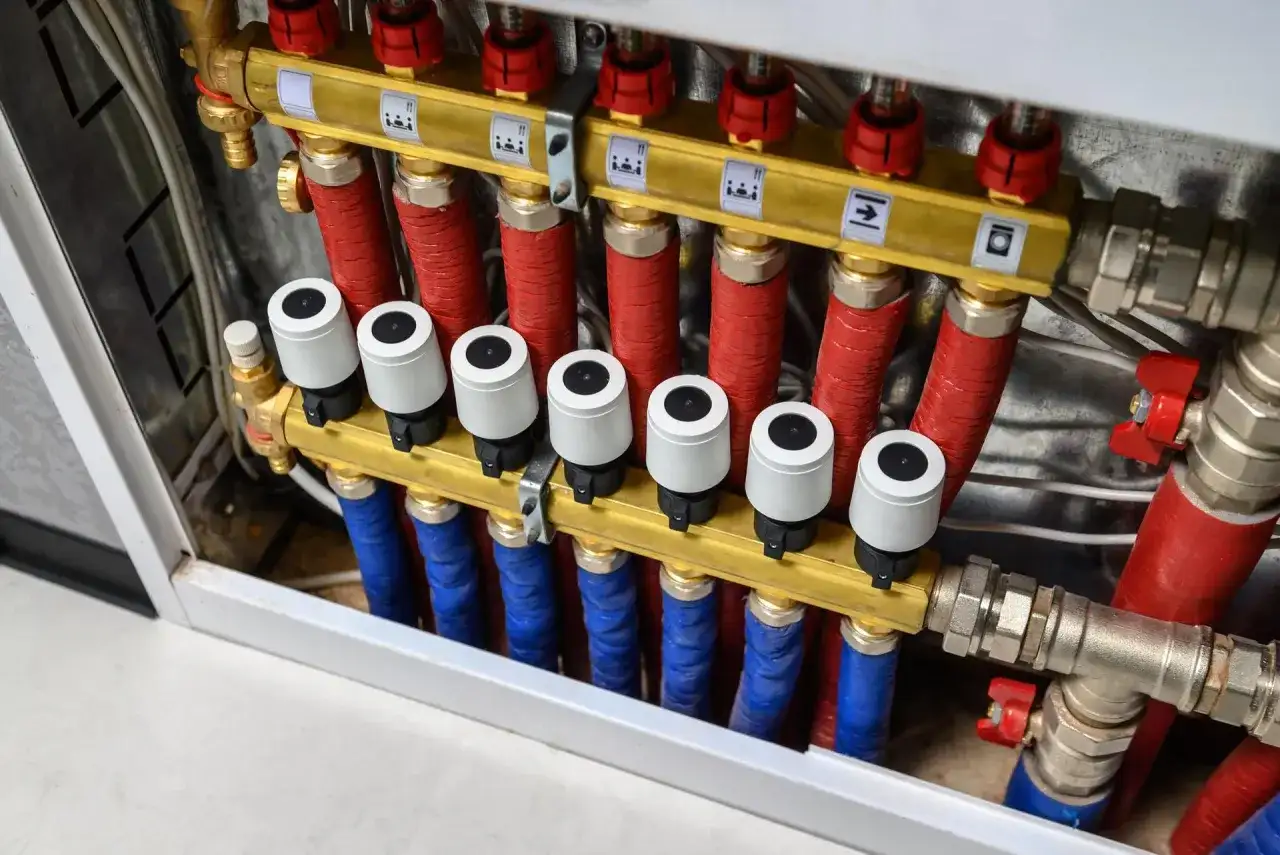

Dwie belki, dwa światy: Czym różni się belka zasilająca od powrotnej
Podstawą każdego rozdzielacza są dwie główne belki: zasilająca i powrotna. Belka zasilająca jest tą, do której trafia gorąca woda prosto ze źródła ciepła. To z niej woda jest następnie rozprowadzana do poszczególnych pętli grzewczych. Z kolei belka powrotna służy do zbierania wody, która już oddała swoje ciepło w podłodze i wraca z pętli. Najczęściej wykonuje się je z trwałych materiałów, takich jak mosiądz lub stal nierdzewna, co zapewnia ich długowieczność i odporność na korozję.
Tajemnicze "pływaki", czyli rotametry – po co są i jak je odczytywać
Rotametry, często nazywane potocznie "pływakami", to jedne z najważniejszych elementów na belce zasilającej. Ich głównym zadaniem jest pomiar i precyzyjna regulacja natężenia przepływu wody w każdej indywidualnej pętli grzewczej. Są one zazwyczaj wyposażone w skalę pokazującą przepływ w litrach na minutę (l/min). Odczytując wskazania rotametrów, możemy ustawić odpowiednią ilość wody dla każdej pętli, co jest kluczowe dla tzw. zrównoważenia hydraulicznego instalacji. Dzięki temu możemy zapewnić, że każda część podłogi będzie ogrzewana równomiernie, bez ryzyka przegrzania lub niedogrzania poszczególnych pomieszczeń.
Zawory na belce powrotnej: Brama do sterowania temperaturą w każdym pokoju
Na belce powrotnej rozdzielacza zazwyczaj znajdziemy zawory termostatyczne lub odcinające. Ich funkcja jest nieoceniona, ponieważ to właśnie one dają nam możliwość sterowania temperaturą w każdym pomieszczeniu. Poprzez regulację tych zaworów możemy ograniczyć lub całkowicie zamknąć przepływ wody w danej pętli grzewczej. W praktyce oznacza to, że możemy precyzyjnie dostosować poziom ogrzewania do naszych potrzeb na przykład zmniejszyć temperaturę w rzadziej używanym pokoju lub całkowicie wyłączyć ogrzewanie, gdy pomieszczenie jest puste.
Siłowniki termoelektryczne: Jak zautomatyzować pracę podłogówki
Aby w pełni wykorzystać potencjał zaworów termostatycznych, często montuje się na nich siłowniki termoelektryczne. Są to niewielkie urządzenia, które po otrzymaniu sygnału z termostatu pokojowego automatycznie otwierają lub zamykają zawór. Dzięki temu możemy zautomatyzować proces regulacji temperatury. Kiedy termostat wykryje, że temperatura w pomieszczeniu osiągnęła pożądaną wartość, wysyła sygnał do siłownika, który zamyka dopływ gorącej wody do danej pętli. Gdy temperatura spadnie, zawór jest ponownie otwierany. To rozwiązanie znacznie podnosi komfort użytkowania i pozwala na jeszcze większe oszczędności energii.
Niezbędny osprzęt: Odpowietrzniki i zawory spustowe, czyli cisi strażnicy systemu
Oprócz głównych elementów, rozdzielacz wyposażony jest również w grupę odpowietrzająco-spustową. Znajdują się tam zazwyczaj automatyczne odpowietrzniki, które samoczynnie usuwają nagromadzone w instalacji powietrze. Obecność powietrza w systemie grzewczym może prowadzić do spadku efektywności i powstawania nieprzyjemnych dźwięków. Zawory spustowe natomiast umożliwiają opróżnienie instalacji z wody, co jest niezbędne podczas prac konserwacyjnych lub w przypadku ryzyka zamarznięcia. Te pozornie proste elementy są niezwykle ważne dla bezawaryjnej i długotrwałej pracy całego systemu ogrzewania podłogowego.
Krok po kroku: Jak woda wędruje przez system i ogrzewa Twój dom
Proces działania rozdzielacza i przepływu czynnika grzewczego przez system ogrzewania podłogowego można opisać w kilku prostych etapach. Zrozumienie tej cyklicznej podróży wody pozwala docenić złożoność i precyzję tego, jakże ważnego elementu naszej instalacji grzewczej.
Etap 1: Gorąca woda wkracza do gry – droga od kotła do belki zasilającej
Wszystko zaczyna się od źródła ciepła może to być kocioł gazowy, pompa ciepła, a nawet tradycyjny piec na paliwo stałe. To właśnie tam woda jest podgrzewana do odpowiedniej temperatury. Następnie, dzięki pracy pompy obiegowej, gorący czynnik grzewczy jest transportowany rurami do rozdzielacza, gdzie trafia bezpośrednio do belki zasilającej. To tutaj rozpoczyna się jego podróż do poszczególnych pomieszczeń.
Etap 2: Sprawiedliwy podział ciepła na poszczególne pętle grzewcze
Gdy gorąca woda znajdzie się w belce zasilającej, rozdzielacz zaczyna swoją kluczową pracę dystrybucję. Woda jest kierowana do poszczególnych odgałęzień, które prowadzą do pętli grzewczych ułożonych w podłodze. Tutaj właśnie wkraczają rotametry. Ustawiając odpowiedni przepływ dla każdej pętli, zapewniamy, że do dłuższych obwodów popłynie więcej wody, a do krótszych mniej. Jest to niezbędne, aby każde pomieszczenie zostało ogrzane równomiernie, zapobiegając sytuacji, w której jedna część domu jest gorąca, a inna zimna.
Etap 3: Jak ciepło przenika przez podłogę
Po przejściu przez pętlę grzewczą, podgrzana woda oddaje swoje ciepło do otaczającej ją masy podłogowej. Podłoga, nagrzewając się równomiernie, staje się wielkim, naturalnym grzejnikiem. To właśnie dzięki dużej powierzchni grzewczej ogrzewanie podłogowe jest tak komfortowe ciepło jest rozprowadzane od dołu, tworząc przyjemną atmosferę w całym pomieszczeniu bez uczucia gorących punktów czy zimnych stref.
Etap 4: Powrót schłodzonej wody – zamknięcie obiegu grzewczego
Po oddaniu ciepła w podłodze, woda staje się już schłodzona. Trafia ona następnie do belki powrotnej rozdzielacza. Stamtąd, zebrana z powrotem, jest kierowana rurami z powrotem do źródła ciepła. Tam proces się powtarza woda jest ponownie podgrzewana i gotowa do kolejnego obiegu. W ten sposób zamyka się cykl grzewczy, a rozdzielacz nieustannie dba o to, by ciepło było dostarczane tam, gdzie jest potrzebne.
Klucz do komfortu i oszczędności: Jak prawidłowo wyregulować rozdzielacz
Samo posiadanie rozdzielacza to dopiero połowa sukcesu. Aby w pełni cieszyć się zaletami ogrzewania podłogowego, kluczowe jest jego prawidłowe wyregulowanie. To właśnie ten etap decyduje o tym, czy nasz system będzie działał efektywnie, zapewniając komfort termiczny i minimalizując zużycie energii.
Równoważenie hydrauliczne: Dlaczego pętla w salonie potrzebuje więcej wody niż w łazience
Pojęcie "równoważenia hydraulicznego" może brzmieć skomplikowanie, ale jego sens jest prosty: chodzi o to, aby do każdej pętli grzewczej dostarczyć dokładnie taką ilość ciepłej wody, jakiej potrzebuje dane pomieszczenie. Pętla grzewcza w dużym salonie, która ma za zadanie ogrzać sporą przestrzeń, będzie potrzebowała większego przepływu wody niż pętla w niewielkiej łazience. Jeśli tego nie zrobimy, w salonie może być zbyt gorąco, a w łazience chłodno. Prawidłowe zrównoważenie hydrauliczne, czyli ustawienie odpowiednich przepływów na rotametrach, jest absolutnie kluczowe dla uzyskania równomiernego komfortu cieplnego w całym domu i uniknięcia marnowania energii.
Praktyczny poradnik: Jak ustawić przepływy na rotametrach
- Sprawdź projekt instalacji: Najlepszym punktem wyjścia jest projekt ogrzewania podłogowego. Powinien on zawierać informacje o zalecanych przepływach dla każdej pętli grzewczej, uwzględniając jej długość i zapotrzebowanie na ciepło danego pomieszczenia.
- Zlokalizuj rotametry: Znajdź belkę zasilającą rozdzielacza, na której zamontowane są rotametry. Każdy rotametr odpowiada za jedną pętlę grzewczą.
- Ustaw przepływy: Za pomocą pokrętła lub śruby regulacyjnej przy każdym rotametrze ustaw wskazany w projekcie przepływ wody (w l/min). Zazwyczaj zaczyna się od pętli o największym zapotrzebowaniu na ciepło i stopniowo reguluje pozostałe.
- Monitoruj temperaturę: Po ustawieniu przepływów, warto przez kilka dni obserwować temperaturę w poszczególnych pomieszczeniach. Jeśli któraś strefa jest nadal zbyt zimna lub zbyt gorąca, można dokonać drobnych korekt przepływu na odpowiednim rotametrze.
- Uwzględnij termostaty: Pamiętaj, że ostateczne sterowanie temperaturą w pomieszczeniach odbywa się za pomocą termostatów pokojowych i siłowników termoelektrycznych. Regulacja przepływów na rotametrach to etap przygotowawczy, który zapewnia właściwe podstawy do działania automatyki.
Najczęstsze błędy przy regulacji i jak ich unikać
Nawet przy najlepszych chęciach, podczas regulacji rozdzielacza można popełnić kilka typowych błędów. Jednym z najczęstszych jest pominięcie etapu równoważenia hydraulicznego i poleganie wyłącznie na termostatach pokojowych. Prowadzi to do sytuacji, w której termostat musi mocno ograniczać przepływ w niektórych pętlach, podczas gdy inne, niedogrzane, nie otrzymują wystarczającej ilości ciepła. Innym błędem jest ustawianie zbyt wysokich przepływów na wszystkich pętlach "na wszelki wypadek" to prosta droga do niepotrzebnie wysokiego zużycia energii i szybszego zużycia pompy obiegowej. Zawsze warto kierować się projektem instalacji i dokonywać regulacji stopniowo, obserwując efekty. Jeśli nie czujesz się pewnie, najlepiej zlecić to zadanie wykwalifikowanemu instalatorowi.
Rozdzielacz z mieszaczem czy bez? Kiedy proste rozwiązanie nie wystarczy
Nie każdy system ogrzewania podłogowego potrzebuje tego samego typu rozdzielacza. W niektórych sytuacjach, aby zapewnić bezpieczeństwo i efektywność, niezbędne jest zastosowanie rozdzielacza z dodatkowym, kluczowym elementem grupą pompowo-mieszającą.

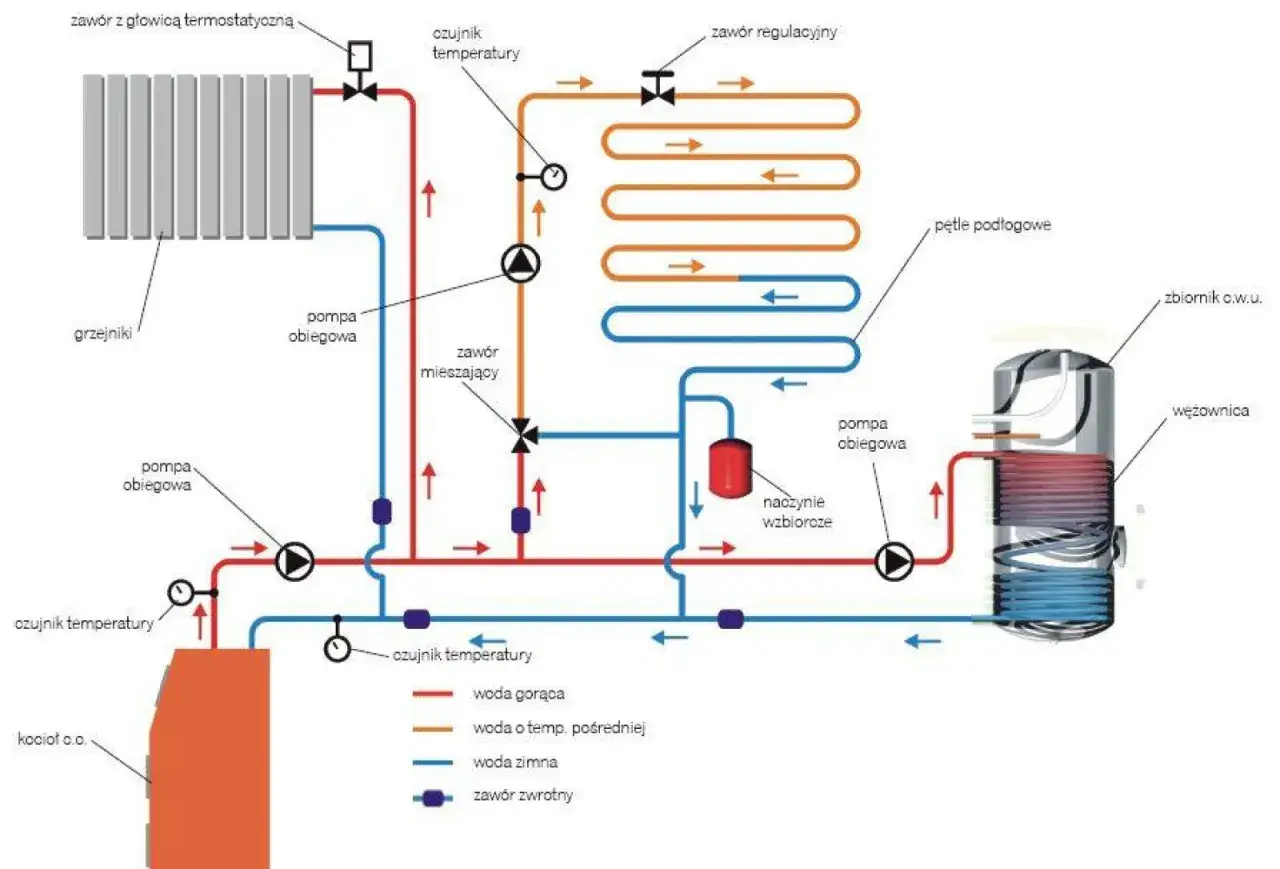

Instalacja "mieszana" z grzejnikami: Dlaczego podłogówka potrzebuje niższej temperatury
W domach, gdzie oprócz ogrzewania podłogowego stosowane są również tradycyjne grzejniki, lub gdy źródło ciepła generuje bardzo gorącą wodę (np. kocioł na paliwo stałe, który może podgrzewać wodę nawet do 70-80°C), pojawia się problem. Ogrzewanie podłogowe wymaga znacznie niższej temperatury zasilania, zazwyczaj w zakresie 35-45°C. Podanie do podłogówki wody o temperaturze 70°C mogłoby doprowadzić do jej uszkodzenia, a także do nieprzyjemnego przegrzania powierzchni. Dlatego w takich instalacjach niezbędne jest zastosowanie rozdzielacza z grupą pompowo-mieszającą, która obniży temperaturę czynnika grzewczego.
Jak działa grupa pompowo-mieszająca? Mechanizm ochrony Twojej podłogi
Grupa pompowo-mieszająca działa jak inteligentny regulator temperatury. Jej głównym zadaniem jest obniżenie zbyt wysokiej temperatury wody pochodzącej ze źródła ciepła do bezpiecznego poziomu wymaganego przez ogrzewanie podłogowe. Robi to poprzez mieszanie gorącej wody z belki zasilającej z chłodniejszą wodą powracającą z pętli grzewczych. W ten sposób, zamiast podawać do podłogi np. 70°C, grupa pompowo-mieszająca zapewnia stałą i bezpieczną temperaturę w okolicach 35-45°C. Dodatkowo, grupa ta posiada własną, małą pompę obiegową, która zapewnia odpowiednią cyrkulację wody w obiegach podłogowych, niezależnie od pracy pompy głównej w kotle.
Przeczytaj również: Czy grzejniki można odliczyć od podatku? Sprawdź, jak to zrobić!
Kiedy możesz zrezygnować z mieszacza? Nowoczesne źródła ciepła a praca rozdzielacza
Na szczęście, nie zawsze potrzebujemy skomplikowanej grupy pompowo-mieszającej. W przypadku nowoczesnych źródeł ciepła, takich jak pompy ciepła czy kotły kondensacyjne, sytuacja wygląda inaczej. Te urządzenia są zaprojektowane tak, aby efektywnie pracować z niższymi temperaturami zasilania, często właśnie w zakresie optymalnym dla ogrzewania podłogowego (35-45°C). W takich instalacjach rozdzielacz może być prostszy, bez dodatkowego modułu mieszającego. Pompa obiegowa wbudowana w samo źródło ciepła lub w rozdzielacz jest wówczas wystarczająca do zapewnienia prawidłowej cyrkulacji. Dlatego dobór odpowiedniego typu rozdzielacza zawsze powinien być poprzedzony analizą całego systemu grzewczego i rodzaju zastosowanego źródła ciepła.
