W tym artykule przyjrzymy się, jak działa gruntowa pompa ciepła, jakie ma komponenty oraz jakie korzyści płyną z jej używania. Zrozumienie zasad działania tego urządzenia pozwoli lepiej ocenić jego potencjał w kontekście obniżenia kosztów ogrzewania i wpływu na środowisko.
Najistotniejsze informacje:
- Gruntowa pompa ciepła wykorzystuje energię cieplną z ziemi do ogrzewania budynków.
- Proces opiera się na zamkniętym obiegu czynnika roboczego, który zmienia stan skupienia.
- Temperatura gruntu na głębokości 2 metrów utrzymuje się na poziomie około 5°C, co zapewnia stabilność działania.
- Pompa ciepła jest wydajna i wymaga jedynie energii elektrycznej do działania.
- Możliwość zasilania energią z instalacji fotowoltaicznej obniża koszty eksploatacji.
Jak działa gruntowa pompa ciepła i jakie ma komponenty?
Gruntowa pompa ciepła to urządzenie, które wykorzystuje energię cieplną zgromadzoną w ziemi do ogrzewania budynków oraz przygotowania ciepłej wody użytkowej. Operacyjny cykl pompy ciepła opiera się na przekazywaniu ciepła z dolnego źródła, czyli gruntu, do górnego źródła, którym jest system grzewczy w budynku. W tym procesie kluczowe są różne komponenty, które współpracują ze sobą, aby zapewnić efektywne działanie całego systemu.
W skład gruntowej pompy ciepła wchodzą takie elementy jak wymiennik ciepła, sprężarka, skraplacz i zawór rozprężny. Każdy z tych komponentów odgrywa istotną rolę w cyklu pracy pompy, umożliwiając efektywne pobieranie ciepła z gruntu oraz jego przekazywanie do wnętrza budynku. W kolejnych sekcjach omówimy szczegółowo zasady działania i funkcje tych kluczowych elementów.

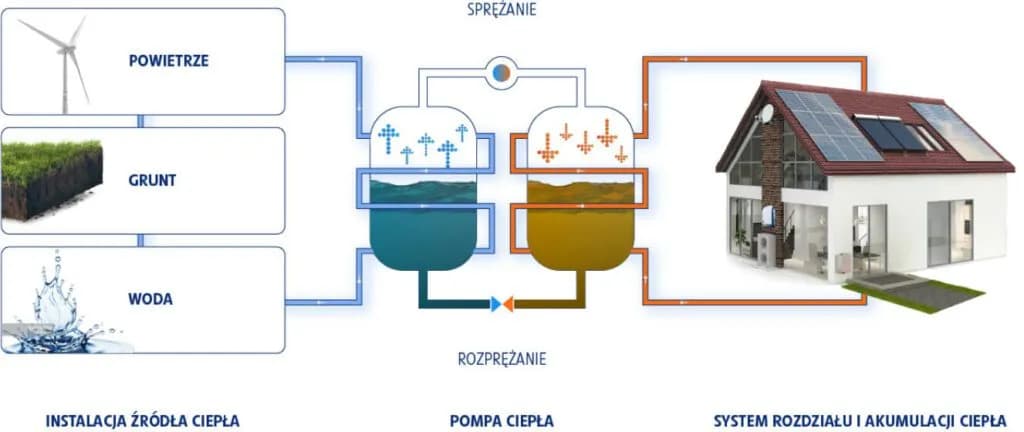

Zasada działania pompy ciepła gruntowej i jej cykl pracy
Gruntowa pompa ciepła działa na zasadzie cyklu termodynamicznego, który składa się z kilku etapów. Proces ten rozpoczyna się od pobierania ciepła z gruntu przez niezamarzający płyn, który krąży w rurach ułożonych w ziemi. W momencie, gdy płyn ten dociera do parownika, oddaje zgromadzone ciepło czynnikowi chłodniczemu, który zmienia swój stan skupienia z cieczy w parę.
Następnie, gazowy czynnik chłodniczy trafia do sprężarki, gdzie jego temperatura i ciśnienie znacznie wzrastają. Po sprężeniu, gorąca para przechodzi do skraplacza, gdzie oddaje ciepło do systemu grzewczego budynku. Na końcu cyklu, czynnik chłodniczy przechodzi przez zawór rozprężny, co obniża jego ciśnienie i temperaturę, umożliwiając ponowne pobieranie ciepła z gruntu. Cały proces jest ciągły i zautomatyzowany, co pozwala na dynamiczne dostosowywanie się do aktualnego zapotrzebowania na ciepło w budynku.
Kluczowe elementy pompy ciepła gruntowej i ich funkcje
Gruntowa pompa ciepła składa się z kilku kluczowych komponentów, które współpracują, aby efektywnie wykorzystać energię cieplną z gruntu. W skład tych elementów wchodzą wymiennik ciepła, sprężarka, skraplacz oraz zawór rozprężny. Każdy z tych komponentów odgrywa istotną rolę w cyklu pracy pompy, umożliwiając pobieranie ciepła z ziemi i przekazywanie go do systemu grzewczego budynku.
Wymiennik ciepła jest pierwszym elementem, który pobiera ciepło z gruntu. Następnie, płyn, który krąży w wymienniku, trafia do sprężarki, gdzie jego ciśnienie i temperatura są podnoszone. Po sprężeniu, gorący gaz przechodzi do skraplacza, gdzie oddaje ciepło do wewnętrznego systemu grzewczego. Na koniec, czynnik chłodniczy przechodzi przez zawór rozprężny, co pozwala na jego schłodzenie i przygotowanie do kolejnego cyklu. Poniżej przedstawiamy funkcje każdego z tych komponentów.
- Wymiennik ciepła: Odpowiada za pobieranie ciepła z gruntu i przekazywanie go do czynnika roboczego.
- Sprężarka: Zwiększa ciśnienie i temperaturę czynnika chłodniczego, co umożliwia jego dalsze wykorzystanie w skraplaczu.
- Skraplacz: Oddaje ciepło do systemu grzewczego budynku, co pozwala na ogrzewanie pomieszczeń oraz przygotowanie ciepłej wody użytkowej.
- Zawór rozprężny: Obniża ciśnienie i temperaturę czynnika chłodniczego, przygotowując go do ponownego pobierania ciepła z gruntu.
Oszczędności na kosztach energii dzięki pompie ciepła
Gruntowe pompy ciepła oferują znaczące oszczędności na kosztach energii, co czyni je atrakcyjnym rozwiązaniem dla właścicieli domów. Dzięki wykorzystaniu energii cieplnej zgromadzonej w ziemi, te systemy grzewcze są znacznie bardziej efektywne niż tradycyjne metody ogrzewania, takie jak piece gazowe czy elektryczne. Z danych wynika, że użytkownicy gruntowych pomp ciepła mogą zaoszczędzić nawet do 50% na rocznych kosztach ogrzewania w porównaniu do konwencjonalnych systemów. Warto podkreślić, że ich wydajność nie jest uzależniona od zmieniających się warunków atmosferycznych, co dodatkowo wpływa na stabilność kosztów.
Poniższa tabela ilustruje porównanie rocznych kosztów energii dla różnych systemów grzewczych, co pozwala lepiej zrozumieć potencjalne oszczędności związane z wykorzystaniem gruntowych pomp ciepła.
| Typ systemu grzewczego | Roczne koszty energii (PLN) |
|---|---|
| Gruntowa pompa ciepła | 3,500 |
| Piec gazowy | 7,000 |
| Piec elektryczny | 6,500 |
| Ogrzewanie olejowe | 8,000 |

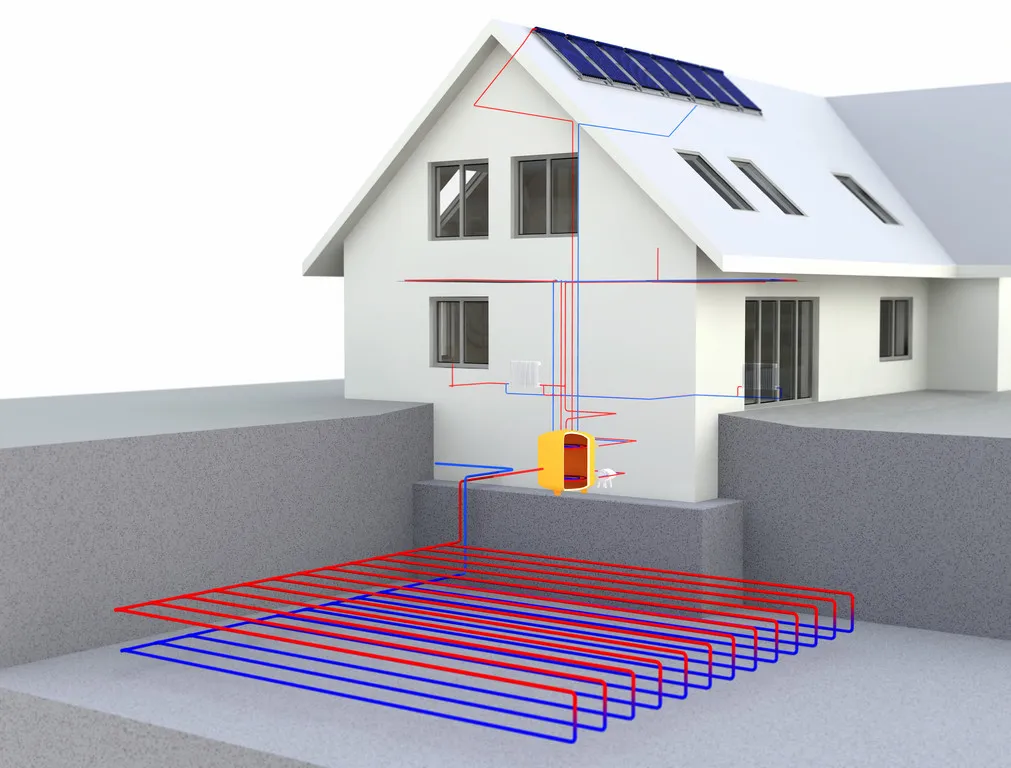

Jak przebiega instalacja pompy ciepła gruntowej w budynku?
Instalacja gruntowej pompy ciepła wymaga spełnienia określonych wymagań dotyczących miejsca. Przede wszystkim, istotne jest, aby teren był odpowiednio przestronny, co umożliwi swobodne ułożenie rur wymiennika ciepła. Dodatkowo, gleba powinna mieć odpowiednie właściwości, takie jak odpowiednia przepuszczalność, aby zapewnić efektywne pobieranie ciepła. Ważne jest również, aby teren był łatwo dostępny dla sprzętu budowlanego, co przyspieszy proces instalacji. W przypadku budynków istniejących, konieczne może być dokonanie odpowiednich modyfikacji w otoczeniu budynku.
Po spełnieniu wymagań dotyczących miejsca, następuje przygotowanie terenu. W tym etapie wykonuje się wykopy, które są niezbędne do umieszczenia rur wymiennika ciepła w gruncie. W zależności od wybranego systemu (poziomego lub pionowego), głębokość i układ wykopów będą się różnić. Ważne jest, aby zachować odpowiednią odległość między rurami, co zapewni ich efektywne działanie. Po zakończeniu wykopów, następuje instalacja rur oraz podłączenie ich do pompy ciepła, co jest kluczowym krokiem przed rozpoczęciem eksploatacji systemu.
Proces instalacji pompy ciepła krok po kroku
Instalacja gruntowej pompy ciepła jest procesem, który można podzielić na kilka kluczowych etapów. Pierwszym krokiem jest przygotowanie terenu, które obejmuje ocenę lokalizacji i wykonanie wykopów na rury wymiennika ciepła. Następnie, należy zainstalować rury wymiennika ciepła w gruncie, co może być realizowane w formie poziomej lub pionowej, w zależności od dostępnej przestrzeni oraz warunków gruntowych. Kolejnym krokiem jest podłączenie rur do pompy ciepła oraz wykonanie niezbędnych połączeń hydraulicznych i elektrycznych. Ostatnim etapem jest uruchomienie systemu oraz sprawdzenie jego prawidłowego działania.
- Ocena lokalizacji i przygotowanie terenu do wykopów.
- Wykonanie wykopów dla rur wymiennika ciepła.
- Instalacja rur wymiennika ciepła w gruncie (poziome lub pionowe).
- Podłączenie rur do pompy ciepła oraz wykonanie połączeń hydraulicznych i elektrycznych.
- Uruchomienie systemu i sprawdzenie jego działania.
Jak optymalizować wydajność gruntowej pompy ciepła w przyszłości?
Aby maksymalnie wykorzystać potencjał gruntowej pompy ciepła, warto rozważyć integrację z innymi nowoczesnymi technologiami, takimi jak systemy fotowoltaiczne czy inteligentne zarządzanie energią. Instalacja paneli słonecznych na dachu budynku pozwala na generowanie energii elektrycznej, która może zasilać pompę ciepła, co znacząco obniża koszty eksploatacji. Dodatkowo, wykorzystanie zaawansowanych systemów zarządzania energią umożliwia automatyczne dostosowywanie pracy pompy w zależności od aktualnego zapotrzebowania oraz dostępności energii słonecznej, co przekłada się na jeszcze większą oszczędność i efektywność.
Inwestycja w systemy monitorowania i analizy danych może również przynieść korzyści. Dzięki zastosowaniu czujników i aplikacji mobilnych, użytkownicy mogą na bieżąco śledzić wydajność pompy, co pozwala na szybkie reagowanie w przypadku wykrycia jakichkolwiek nieprawidłowości. Tego rodzaju innowacyjne podejście nie tylko zwiększa komfort użytkowania, ale również wydłuża żywotność urządzenia oraz przyczynia się do dalszych oszczędności w dłuższym okresie.
